■ 正常使用條件
1、環境溫度：上限+45℃，下限-35℃；（允許在-45℃時儲運）；
2、海拔高度：不超過1000m；
3、相對濕度：日平均值95%以下，月平均值90%以下；
4、地震烈度不超過8級；
5、無火災、無爆炸危險、無嚴重汙穢、無化學腐蝕氣體及劇烈震動的場所。 注：凡超出上述要求範圍的，由用戶與製造廠協商確定。針對特殊場所，如地下變電所等運行環境不良的情況，室內應增加除濕設備，改善產品運行使用條件，確保設備安全可靠的運行。
■ 技術參數

序號	項目		單位	參數
1	額定電壓		kV	12
2	絕緣水平	1min工頻耐壓（對地、相間/斷口）	kV	42/48
		雷電衝擊耐壓（對地、相間/斷口）	kV	75/85
3	額定頻率		Hz	50
4	主母線額定電流		A	630、1250、1600、2000、2500、3150、4000
5	額定短時耐受電流 (4s)		kA	25、31.5、40、50
6	額定峰值耐受電流		kA	40、50、63、80、100、125
7	爬電比距		mm/kV	20
8	防護等級			IP4X
9	重量		kg	≥800

■ 技術關鍵點
● 櫃體經敷鋁鋅板多重折彎拚裝而成，避免了焊接時帶來的誤差，櫃體的加工及裝配精度高。
● 該開關設備可配裝電動底盤車的斷路器和電動接地開關，實現程序化操作。
● 采用D型或O型母線,及環氧樹脂硫化工藝,達到了全絕緣,改善櫃內電場分布，提高開關設備整體絕緣水平。
● 通過0.5S內部故障電弧試驗，具有抗故障電弧效應的能力。
● 具備溫度、濕度自動熱對流通風散熱、內部故障防爆等功能,采用通用機械聯鎖裝置,可靠性高,免維護。

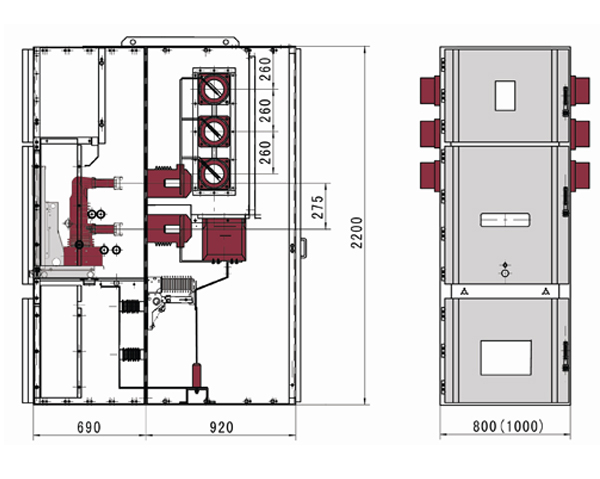

■ 外形結構示意圖
