型號含義

X G N 15－12 FR

│ │ │  │       │  │

│ │ │  │       │  │

│ │ │  │       │  └──────SF6負荷開關一熔斷器組合電器

│ │ │  │       └───────額定電壓（KV）

│ │ │  └─────────設計序號

│ │ └──────────戶內

│ └───────────固定式

└────────────箱式

優點：

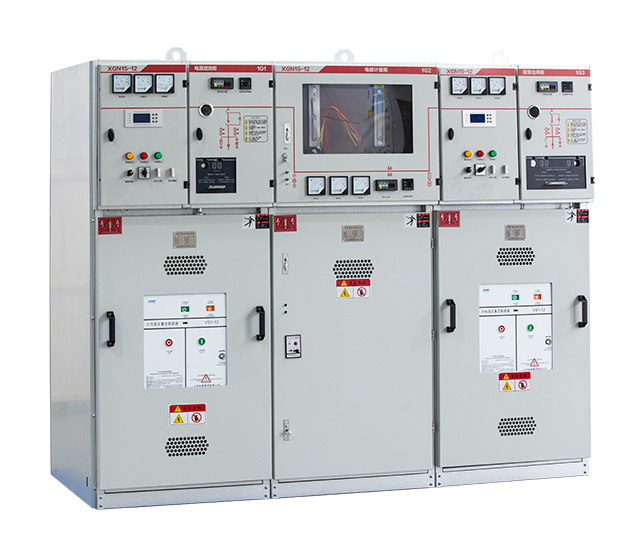

大亞電器集團生產的XGN15-12型單元式環網開關櫃，櫃體采用敷鋁鋅板經數控機床加工後鉚接而成，比傳統企業產品外型更加美觀，櫃體更加堅固，性能更加穩定又因SF6環網櫃具有體積小（寬375mm×高1400×深980mm），結構簡單，免維護，價格合理等諸多優點，深受市場的親睞。大亞電器集團用戶遍及除西藏、台灣以外的國內三十多個省市:在北京、上海、天津、重慶、廣州、成都、沈陽、武漢、西安、湖南、浙江、江蘇、山東、山西等地廣泛使用，並一致得 到用戶的好評。

開關櫃結構

注： XGN15-12型單元式六氟化硫環網櫃由以下4個部分組成：
① 母線室 ② 主開關 ③ 電纜室 ④ 操作機構、聯鎖機構和低壓控製
① 母線室
母線室布置在櫃的上部。在母線室中主母線連接在一起，貫穿整排開關櫃。
② 負荷開關
開關室內裝有一個六氟化硫負荷開關（FLN36或者FLN56），負荷開關的外殼為環氧樹脂澆注而成，充六氟化硫（SF6）氣體為絕緣介質，在殼體上設有觀察孔。開關室內可根據客戶要求裝設SF6氣體密度表或帶報警觸點的氣體密度器。
③ 電纜室
負荷開關櫃有寬裕的電纜室，主要用於電纜連接，使單芯或三芯電纜可以采用簡單的非屏蔽電纜頭進行連接，同時充裕的空間還可以容納避雷器、電流互感器、下接地開關等元件。按標準設計，櫃門有觀察窗和安全聯鎖裝置。電纜室底板配密封蓋和帶支撐架的大小相宜的電纜夾。電纜室底板和門前框可以拆下， 方便電纜安裝。
④ 操作機構、聯鎖機構和低壓控製室
帶聯鎖的低壓室同時起到控製盤的作用。低壓室內裝有帶位置指示器的彈簧操作機構和機械聯鎖裝置，也可裝設輔助觸點、跳閘線圈、緊急跳閘機構、電容式帶電顯示器、鑰匙鎖和電動操作裝置，同時低壓室空間還可供裝設控製回路、計量儀表和保護繼電器，750mm寬櫃設有兩個相同的低壓室，可裝更多附件。
整個XGN15開關櫃可分成上下兩個部分，櫃的上部包括母線室，負荷開關、操作機構和低壓室，與下部電纜室分隔開來。因此，可以安全、方便地對裝於上部單元內的設備進行檢修及改造，並可更換整個上部單元。
