HXGN17-10型箱型固定式環網開關設備
-
- 產品概述
- HXGN17-12係列箱式固定型交流金屬封閉環網開關設備（簡稱環網櫃）是三相交流額定電壓12kV、額定頻率50Hz的環網供配電係統和輻射式供配電係統中的開關成套設備，作為變壓器、電纜、架空線等電力設備的保護、控製之用。
其主要開關元件采用福建東方電器有限公司生產的FN12-12係列壓氣式負荷開關及其組合電器、FZN25-12係列真空負荷開關及其組合電器和YD4係列真空斷路器。
這些產品均入選國家經貿委下達的“全國城鄉電網建設與改造所需主要設備產品及生產企業推薦目錄”。
-
滿足標準
GB11022 《高壓開關設備通用技術條件》
GB 3906 3.6－40.5 《交流金屬封閉開關設備》
IEC694（1996） 《高壓開關和控製設備共用條款》
IEC298（1990） 《額定電壓1kV以上52kV及以下交流金屬封閉開關設備和控製設備》

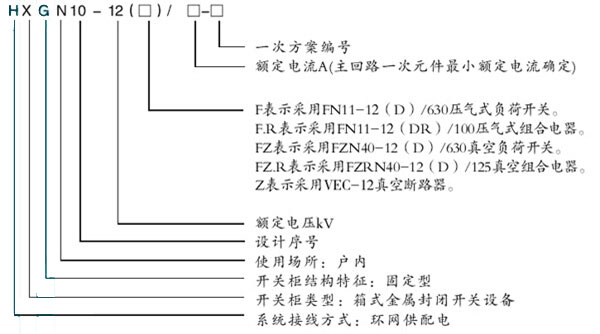

型號意義
電氣特性項目 負荷開關櫃 負荷開關-熔斷器組合電器櫃 真空斷路器櫃 HXGN17-12(F)/630 HXGN17-12(FZ)/630 HXGN17-12(FR)/125 HXGN17-12(FZR)/200 HXGN17-12(Z)/630 額定電壓kV 12 額定頻率Hz 50 額定電流A 630 125 200 630 額定短時耐受電流kA 20
25 額定短路持續時間S 4
4 額定峰值耐受電流kA 50
63 額定短路關合電流Ka 50
63 額定有功負載開斷電流A 630 額定閉環開斷電流A 630 額定轉移電流A
1750 3150
額定短路開斷電流kA
31.5(預期) 25 1min工頻耐受電壓kV 相對、
相對地42 隔離斷口 48 雷電衝擊耐受電壓kV 相對、相對地 75 隔離斷口 85 開關櫃元件 FN12-12（D）/630 FZN25-12（D）/630 FN12-12（DR）/125 FZN25-12（D）/200 YD4-12/630-25 同類產品
-
