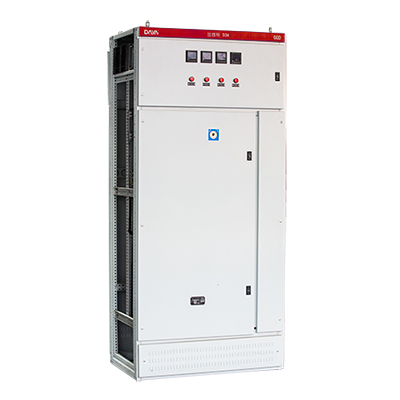

G：交流低壓配電櫃 G：電器元件固定安裝、固定接線 D：電力用櫃

1、周圍空氣溫度不高於+40℃不低於-5℃，24h內其平均溫度不高於+35℃。

2、戶內安裝使用，使用地點海拔高度不超過2000m；

3、周圍空氣相對濕度在最高溫度為+40℃時不超過50%。在較低溫度時允許有較大的相對溫度。(例如+20℃時為90%)應考慮到由於溫度的變化可能會產生凝露的影響

4、設備安裝時與垂直麵的傾斜度不超過5%。

5、設備安裝在無劇烈震動和衝擊的地方，以及不足使電器元件受到腐蝕的場所。

6、用戶有特殊要求時可與製造廠協商解決。

2.主電路方案

GGD櫃的主電路設計了129個方案，共298個規格(不包括輔助電路的功能變化及控製電壓的變化而派生的方案和規格)。

其中 GGD1型 49個方案 123個規格

GGD2型 53個方案 107個規格

GGD3型 27個方案 68個規格

主電路方案是征求了廣大設計，使用部門的意見選編。增加了發電廠需要的方案。額定電流增加至3150A適合2000KVA及以下的配電變壓器選用。

此外，為適用無功補償的需要設計了GGJ1、GGJ2電容補償櫃，其主電路方案4個，共12個規格。

3.輔助電路方案

輔助電路的設計分供用電方案和發電廠方案兩部分。GGD櫃內有足夠的空間安裝二次元件，同時NLS還開發研製了專用的LMZ3D型電流互感器以滿足發電廠和特殊用戶附設繼電保護時的需要。

4.主母線

考慮到價格比和以鋁代銅的可行性。額定電流在1500A時采用雙銅排母線。交流低壓配電櫃符合IEC439《低壓成套開關設備和控製》GB7251.1《低壓成套開關設備》等標準。

母線的搭接麵均采用搪錫工藝處理。

5.電器元件選擇

a.GGD櫃主要元件選用ME、DW15、DZ20斷路器，也選用了近幾年開發和引進技術生產的電器，如CW1、CM1、M、F係列等產品不選用已淘汰的產品。

b.HD13BX和HS13BX型旋轉操作式刀開關是NLS為滿足GGD櫃獨特結構的需要而設計的專用元件、它改變了機構的操作方式，保留了老產品的優點，是一種實用新型的電器元件。

c.如設計部門根據用戶需要，選用性能更先進的新型電器元件時，因GGD櫃具有良好的安裝靈活性，一般不會因更新電器元件造成製造和安裝方麵的困難。

d.為進一步提高主電路的動穩定能力，NLS設計了GGD櫃專用的ZMJ型組合式母線夾和絕緣支撐件。母線夾由高強度、高阻燃型PPO合金材料熱塑成型，絕緣強度高、自熄性能好，結構獨特，隻需調整積木式間塊即可方便地組合成單母線或雙母線夾。絕緣支撐是套筒式模壓結構，成體低、強度高、解決了老產品爬弧距離不夠的缺陷。

五、結構特點

1、GGD型交流低壓配電成套開關設備的櫃體采用通用櫃的形式，框架用8MF冷彎型鋼局部焊接而成，框架零件及專用配套零件由本公司生產配套供貨，以保證櫃體的精度和質量。通用櫃的零部件按模塊原理設計，並有20模數的安裝孔，通用係數高。可以使公司實現預生產。既縮短了生產製造周期，也提高了工作效率。

2、GGD櫃設計時充分考慮到櫃體運行中的散熱問題。在櫃體上下兩端均有不同數量的散熱槽孔，當櫃內電器元件發熱時，熱量上升，通過上端槽孔排出，而冷風不斷地由下端槽孔補充進櫃，使密封的櫃體自下而上形成一個自然通風道，達到散熱的目的。

3、GGD櫃按照現代工業產品造型設計的要求，采用黃金分割比的方法設計櫃體外形和各部分的分割尺寸，使整櫃美觀大方。

4、櫃門用轉軸式活動鉸鏈與櫃架相連、安裝、拆卸方便。門的折邊處嵌有一根山型密封條，關門時門與框架之間的密封條有一定的壓縮行程，能防止門與櫃體直接碰撞，也提高了門的防護等級。

5、裝有電器元件的儀表門用多股軟銅線與框架相連。櫃內的安裝件與框架間用滾花墊圈連接，整櫃構成完整的接地保護係統。

6、櫃體表麵采用高壓靜電噴塑工藝處理。具有附著力強，質感好。整櫃呈亞光色調，避免了眩光效應，給值班人員創造了較舒適的視覺環境。

7、櫃體的頂蓋在需要時可拆除，便於現場主母線的裝配和調整，櫃頂的四角裝有吊環，用於起吊和裝運。

8、櫃體的防護等級為IP30，用戶也可根據使用環境的要求在IP20～IP40之間選擇。

六、安裝與使用

產品到達收貨地點，首先應當檢查包裝是否完整無損，發現問題及時通知有關部門查找原因，對於不立即安裝的產品，應根據正常使用條件的規定，置於適當的場所

1、產品安裝

產品的安裝應按安裝示意圖進行，基礎槽鋼和螺栓由用戶自備，主母線安裝時應將搭接麵修理平整，處理幹靜，塗上中性凡士林或采取其他措施，然後螺栓堅固。

2、產品在安裝完畢後投入運行前需進行如下項目的檢查與試驗。

A、檢查櫃體表麵漆有無脫落，櫃內是否幹燥，清潔。

B、電器元件的操作機構是否靈活，不應有卡滯或操作力過大現象。

C、主要電器元件的通斷是否可靠、準確，輔助接點的通斷是否可靠準確。

D、儀表指示與互感器的變化及極性是否正確。

E、母線連接是否良好，絕緣支撐件，安裝件及附件是否安裝牢固可靠。

F、輔助接點是否符合要求，熔斷器的熔芯規格是否正確，斷路器的整定值是否符合設計要求，動作是否準確。

G、電路的接點是否符合電器原理圖要求。

H、保護電路係統是否符合要求。

I、用500伏兆歐表測量絕緣電阻不得低於1兆歐。

3、使用注意事項

A、本產品為不靠牆安裝，單麵(雙麵)操作，雙麵維修低壓配電櫃。產品的維修通道及櫃門，必須經考核合格的專業人員方可進人或開啟進行操作，檢查和維修。

B、空氣斷路器，經過多次合、分後，會使主觸頭局部燒傷和產生碳類物質，使接觸電阻增大，應定期對空氣斷路器按其使用說明書進行維護和檢修。

七、產品成套性

製造廠供貨時應供下列下件及附件

a.裝箱清單

b.產品合格證

c.使用說明書

d.出廠試驗報告

e.有關電氣圖紙

f. 櫃門鑰匙，操作手柄及合同單規定的備品備件。

八、訂貨須知

用戶訂貨時應提供如下資料：

1、產品的全型號(包括主要電路方案號和輔助電路方案號)。

2、主電路係統組合順序圖。

3、輔助電路電氣原理圖。

4、櫃內元器件清單。

5、其它與產品正常使用條件不符的特殊要求。
