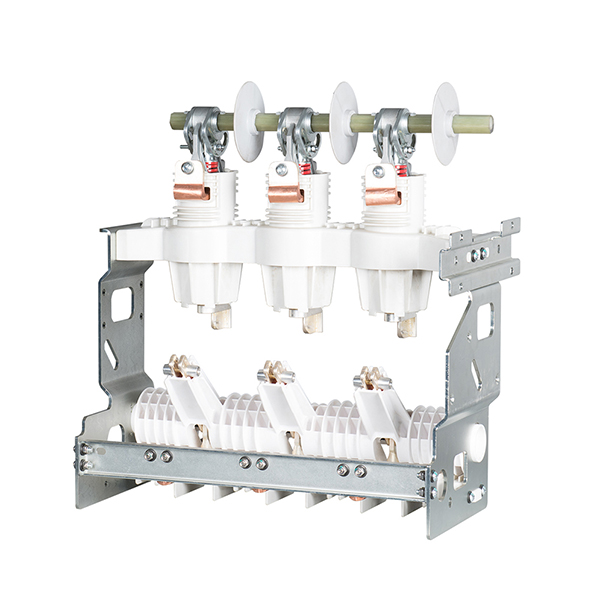

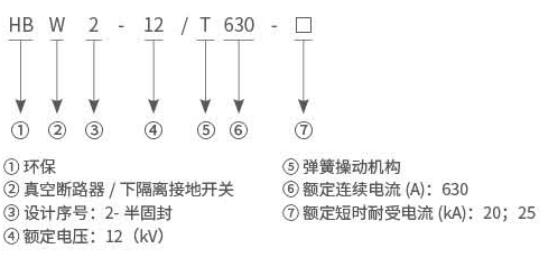

型號及其含義
執行標準
GB/T 1984 高壓交流斷路器
DLT 402 高壓交流斷路器
GB/T 1985 高壓交流隔離開關和接地開關
DL/T 486 高壓交流隔離開關和接地開關
使用環境條件注意事項
海拔高度不超過2000m,耐受地震能力(水平加速度) 2m/s²;
周圍空氣溫度不超過+50°C，且在24小時內測得最低氣溫不低於-40°C;
經常劇烈震動場所，存在明顯影響性能的水蒸氣、氣體、化學腐蝕沉澱、鹽霧、灰塵汙垢的場所及爆炸、火災危險環境不適合使用。
技術參數
|
額定電壓
|
12kV
|
額定連續電流
|
630A
|
|
額定頻率
|
50Hz
|
|
額定短路開斷電流
|
20; 25 (kA)
|
|
額定短路關合電流(峰值)
|
50; 63 (kA)
|
|
容性電流開合試驗
|
C2級
|
|
額定操作順序
|
0-0.3s-CO-180s-CO
|
額定短時耐受電流
(有效值)及持續時間
|
主回路/接地開關
|
20/4; 25/4 (kA/s)
|
|
接地連接回路
|
17.4/2; 21.75/2 (kA/s)
|
|
額定峰值耐受電流
|
主回路/接地開關
|
50; 63 (kA)
|
|
接地連接回路
|
43.5; 54.8 (kA)
|
|
機械壽命
|
斷路器
|
10000/M2 (次)
|
|
隔離/接地開關
|
5000 (次)
|
|
電壽命
|
斷路器額定短路電流開斷次數
|
30/E2 (次)
|
接地短路關合能力
|
5/E2 (次)
|
|
絕緣試驗
|
主回路1min工頻耐壓:
相間、對地/斷口
|
42/48 (kV)
|
主回路雷電衝擊(12/50us)
耐壓:相間、對地/.斷口
|
75/85 (kV)
|
|
輔助控製回路1min工頻耐壓
|
2 (kV)
|
|
輔助回路控製電壓（V）
|
24、48、110、220DC
|
|
110、220AC
|

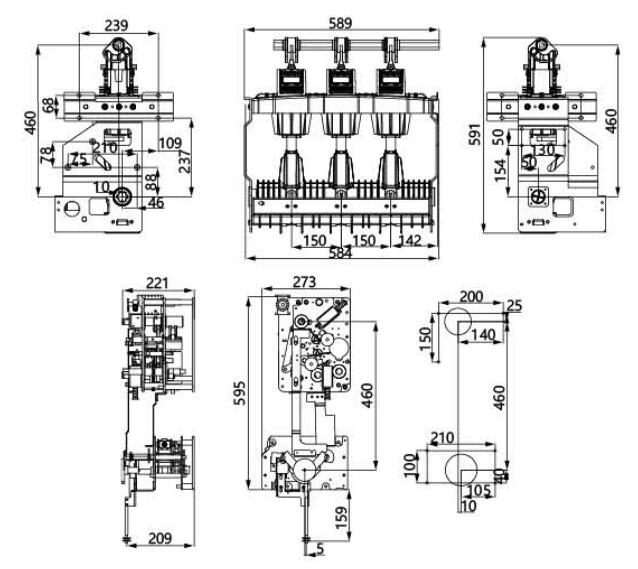

外形及安裝尺寸
上隔離方案操作程序
停電接地、恢複送電操作程序為:
停電接地操作:
產品初始狀態:斷路器處於合閘位置，隔離開關處於合閘位置，接地開關處於分閘位置。
操作步驟:先操作斷路器至分閘位置→確認斷路器處於分閘位置後，操作隔離開關至分閘位置→通過電纜側高壓帶電顯示裝置確認回路失電後→操作接地開關至合閘位置，實現線路側接地→打開電纜室門。
恢複送電操作:
產品初始狀態:斷路器處於分閘位置，隔離開關處於分閘位置，接地開關處於合閘位置。
操作步驟:關好電纜室門→先操作接地開關至分閘位置→確認其處於分閘位置後，操作隔離開關至合閘位置→確認隔離開關處於合閘位置→操作斷路器合閘。
